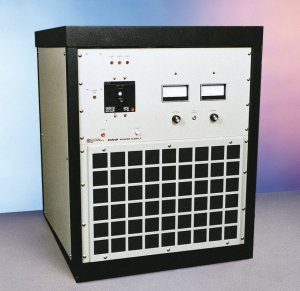

Lambda EMI - Série EMHP
10 a 90 kW, até 3000 A



Descrição

Por mais de 40 anos Electronic Measurements tem sido sinônimo de fontes de CC de alta potência. A série EMHP aqui descrita continua esta tradição de qualidade e valor.

A  série EMHP de fontes de  CC é uma das mais amplas linhas de fontes de alta potência disponivel, na faixa de 20 a 90 kW, empregando blocos padronizados para assegurar  especificações customizadas sem os custos de engenharia envolvidos em produtos especiais. Todos os modelos são fontes programáveis , de tensão/corrente constantes, sendo o modo de operação determinado automáticamente pelos controles e pela carga conectada à saída da fonte.
Nas fontes reguladas à SCR's, a saída é controlada pela modulação do angulo de condução dos SCR's. Na série  EMHP , a entrada de CA é aplicada a pares de SCR's conectados em anti-paralelo colocados no circuito primário do trafo de força. A tensão do secundártio é então retificada e filtrada por meio de um filtro LC para se obter uma tensão com baixo ripple de saída. A tensão e corrente de saída são então amostradas e comparadas contra as referências internas ou externas de maneira a se ter uma tensão ou corrente constantes na carga. A passagem do modo de operação é automático e depende da carga e dos valores ajustados  nos controles frontais e/ou programados externamente.

Características Principais

  • Tensão ou Corrente constantes com " automatic crossover "
  • Refrigeração forçada
  • Olhais na parte superior da fonte para facilitar o transporte.
  • Medidores e lampadas de indicação
  • Programação remota por resistência, tensão ou corrente
  • Proteção por meio de disjuntor
  • Contactor para interlock de liga/desliga
  • Filtros internos contra RFI
  • Lampadas sinalizadoras de modo de operação
  • Grande variedade de modelos
  • Garantia de 2 anos



Aplicações

Eletromagnetismo
Alimentação de motores de CC
Carga de Baterias
Sistemas eletrônicos de alta potência
Aplicações em Plasma
Pesquisa em termo dinâmica  e termo elétrica
Geração de campos magnéticos
Fonte de CC para inversores
Fonte de CC industrial
Industrial DC power
Eletro deposição de precisão
Sistemas de iluminação de alta potência


Especificações

Entrada CA
440/480 VCA, 60 Hz - outras tensões sob consulta.
Soft start

Caracteristicas da saída
Regulação: 0.1%
Estabilidade: 0.05%
Temperatura de operação: 0-50 C


Proteções
Sobre tensão - OVP
Sobre temperatura
Sobre corrente
Programação
Controles no painel frontal e controle remoto por uma resistência, tensão ou corrente, programação externa da tensão e corrente de saída. 0-5 V ( standard ) e 0-10 V (opcional) RS232 e IEEE-488 (opcional) - RSTL488

Opcionais
Protetor de sobre tensão - OVP
Gabinete com rodízios
Medidores digitais ou analógicos
Interface de programação digital

Mecânica
Tamanho 1: 30" H x 22 1/4" W x 27 3/4" D, 500-750 lbs. (227-341 kg)
Tamanho 2: 34 5/8" H x 27 1/2" W x 29 1/4" D, 750-900 lbs. (341-409 kg)
Tamanho 3: 44 1/2" H x 27 1/2" W x 33 1/4" D, 1000-1500 lbs. (454-682 kg)
Tamanho 3.5: 44 1/2" H x 27 1/2" W x 39" D, 1500 lbs. (682 kg)

Dimensões em polegadas.


Modelos


MODELO

Tensão saída

Corrente saída


60 Hz Ripple
 Tamanho 1 - até 20 kW

(Volts)

(Amps)

(mV RMS)

 EMHP 10-1000
 EMHP 20-750
 EMHP 30-600
 EMHP 30-650
 EMHP 40-450
 EMHP 40-500
 EMHP 60-300
 EMHP 60-330
 EMHP 80-250
 EMHP 150-130
 EMHP 300-60
 EMHP 600-30
0-10
0-20
0-30
0-30
0-40
0-40
0-60
0-60
0-80
0-150
0-300
0-600
0-1000
0-750
0-600
0-650
0-450
0-500
0-300
0-330
0-250
0-130
0-60
0-30
50
60
70
70
80
80
100
100
120
180
300
400
 Tamanho 2 - até 30 kW
 EMHP 10-1500
 EMHP 20-1000
 EMHP 20-1250
 EMHP 30-800
 EMHP 30-950
 EMHP 40-600
 EMHP 40-750
 EMHP 60-500
 EMHP 80-375
 EMHP 150-200
 EMHP 300-100
 EMHP 600-50
0-10
0-20
0-20
0-30
0-30
0-40
0-40
0-60
0-80
0-150
0-300
0-600
0-1500
0-1000
0-1250
0-800
0-950
0-600
0-750
0-500
0-375
0-200
0-100
0-50
50
60
60
70
70
80
80
100
120
180
300
400
 Tamanho 3 - até 60 kW
 EMHP 10-3000
 EMHP 20-1500
 EMHP 20-2500
 EMHP 30-1250
 EMHP 30-1800
 EMHP 40-1000
 EMHP 40-1500
 EMHP 60-750
 EMHP 60-1000
 EMHP 80-600
 EMHP 80-750
 EMHP 150-350
 EMHP 150-400
 EMHP 300-200
 EMHP 600-100
0-10
0-20
0-20
0-30
0-30
0-40
0-40
0-60
0-60
0-80
0-80
0-150
0-150
0-300
0-600
0-3000
0-1500
0-2500
0-1250
0-1800
0-1000
0-1500
0-750
0-1000
0-600
0-750
0-350
0-400
0-200
0-100
50
60
60
70
70
80
80
100
100
120
120
180
180
300
400
 Tamanho 3,5 - até 90 kW
 EMHP 30-3000
 EMHP 40-2250
 EMHP 60-1500
 EMHP 80-1125
 EMHP 150-600
 EMHP 300-300
0-30
0-40
0-60
0-80
0-150
0-300
0-3000
0-2250
0-1500
0-1125
0-600
0-300
70
80
100
120
180
300
