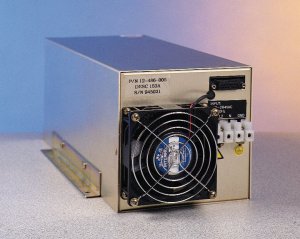

Séries ALE 500A/102A/152A/202A
1-40 kV, 0.5 a 2 kJ/sec



Descrição

As fontes de alta tensão modelos ALE 500A, 102A, 152A, e 202A são fontes para aplicações em OEM, projetadas para dois modos de operação.No modo mais usual opera como fonte de corrente constante para carga de banco de capacitores. Também podem ser empregadas como fontes de tensão constante.

Características Principais

  • Disponivel em três configurações : com medidores, para sistemas e painel  liso.
  • Tensão de saída totalmente ajustável.
  • Ampla gama de tensões e frequências de entrada de CA.
  • Controle local/remoto padrão.
  • Operação em paralelo para aumento de potência.
  • Taxas de repetição de até 1 kHz.
  • Picos de corrente de carga de 5000 a 9000 J/seg.
  • Projeto compacto e de baixo peso.
  • Taxas de carga independem da tensão de alimentação de CA.
  • Atendem às normas  UL, CSA, VDE.
  • Energia armazenada extremamente baixa.
  • Protegida contra circuito aberto, curto circuito, arco, sobre temperatura, sobre tensão.
  • Operação em paralelo para aumento de potência .

Aplicações

Excimer Lasers
Lasers YAG Pulsados
Precipitadores
PFN's de baixas e média potências    		Fontes de alta tensão para alimentação de válvulas
Lasers  N2
Lasers Dye
Lasers TEA


Especificações

Entrada CA
Entrada Tensão(VCA) Corrente (PFC) Corrente (sem PFC)
500A 102A 152A 202A 500A 102A 152A 202A
180-250
47-63Hz		 3.5A 6.6A 9.5A 13.5A 5A 10A 14.5A -
90-140V
47-63Hz		 7A - - - 10A 20A 30A -

Taxa média de carga
500 J/s, 1000 J/s, 1500 J/s, 2000 J/s, nas tensões de saída especificadas

Taxa de carga de pico
550 J/s, 1100 J/s, 1650 J/s, 2200 J/s, nas tensões de saída especificadas

Faixas de Tensão
1 kV, 1.5 kV, 2 kV, 3 kV, 4 kV, 5 kV, 6 kV
10 kV, 15 kV, 20kV, 30 kV, 40 kV.
Todos os modelos continuamente ajustáveis de 0 a 100% da tensão especificada.
Linear dentro de 1% da escala final, precisão de 1%.

Polaridade
Disponivel : fixa Positiva ou Negativa, a ser especificada no pedido.

Módulo de Alta Tensão

Tensão  Meio   Cabo de saída
1kV to 6 kV Air Coax RG58
10kV to 40 kV oleo 12AWG, HV Silicon Type DJ

Conector de Entrada
Aprovado pelas normas VDE, UL, CSA.

Fator de Potência

  Sem PFC Com PFC
 Modelos 0.65 0.98

Eficiência
Melhor que 85%

Energia Armazenada
Menor que 0.3 Joules em todos os modelos.

 Estabilidade
0.2% por hora após pré-aquecimento de 1 hora.

Repetibilidade dos pulsos
0.2% até 300 Hz. Para frequências superiroes consultar a fábrica.

Coeficiente de temperatura
100 PPM por  oC

Temperatura
Armazenagem: -40 to +80 oC

Humidade
90% sem condensação

Proteções
A fonte é protegida contra circuito aberto, curto circuito, sobre cargas e arcos.

Aprovação das agências
UL 261.1, EN60601.1 (TUV) Safety requirements.

Nota para unidades com PFC
Quando a fonte é habilitada empregando-se a linha  "HV Enable" ou desativando-se a linha "Inhibit", a fonte irá atingir o modo normal de operação dentro de 50 mS.

Mecânica
Todos os modelos : 5.56"(141mm) x 5.75"(146mm) x 14.2"(361mm)
202A - 5.56"(141mm) x 5.75"(146mm) x 14.5"(368mm)

Accessórios
- Cabo de alta tensão destácavel com  8 pés
- Conector tipo "D"de 15 pinos
- Manual de operação

Opcionais

Sufixo-RFI Filtro externo opcional que reduz as emissões de RFI para atender a norma  VDE0871/6.78 Classe B.
Sufixo-LH "Low Inhibit" -  sinal de + 10 a 15 volt (high) irá habilitar a operação da fonte. Sinal de 0 a 1,5 V irá inibir a fonte..
Sufixo-EN "Low Enable" - opera de maneira oposta ao "low inhibit ".
Sufixo-5V 0 a +5 volt  (0 a tensão máxima  de saída)
Sufixo-LP Proteção de sobre carga com  intertravamento.
Sufixo-RS Senso remoto


Exemplo de codificação de modelo

152A - 5kV - NEG - PFC - LH
Modelo   Tensão   Polaridade   PFC opcional   Opcionais
