Interface
RSTL |
 |
 |

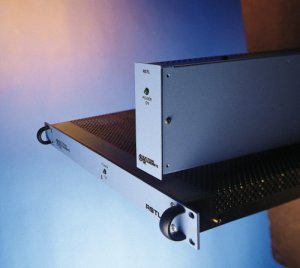

Descrição A série RSTL fornece os meios para o controle remoto das fontes Lambda EMI. Esta placa pode ser instalada na própria fonte ou em sua própria caixa. A interface RSTL comunica-se através do link serial RS 232 ou através do barramento GPIB ( IEEE 488 ). A Calibração é feita remotamente, não havendo trimpots na unidade. A série RSTL permite a duplicação remota dos modos de operação manual das fontes. Os controles frontais são remotamente travados através de chaves CMOS na unidade RSTL. A interface RSTL pode remotamente desligar a fonte através da inibição dos moduladores de pulso internos ( fontes EMS/ESS). |
| A programação
dos canais de tensão e corrente são feitos através de conversores
D/A de 12 bits. O offset ( zero ) e o ajuste de ganho ( span ) dos sinais
de programação são feitos por 4 conversores D/A de 8 bits cada nos
loops de programação. Os valores usados para estes ajustes são
armazenados em uma memória tipo EEPROM no micro controlador. Ao se ligar
a fonte estes valores são restaurados. As leituras de sinais ( read back ) são feitos através de conversores D/A de 21 bits. As rotinas de calibração usam parte desta resolução, deixando uma resolução aparente de 15 bits. Esta resolução é muito superior à necessária na maioria das aplicações. Os ajustes de offset e ganho, ambos para os canais de tensão e corrente , para programação e readback são implementados via software. Os ajustes de readback podem ser inibidos a qualquer tempo, o modo normal é habilitado. Estes parametros são armazenados em uma EEPROM. Existe ainda um sinal de 8 bits, com sinal analógico diferencial de 0- 5 V usado para a programação do OVP ( protetor de sobre tensão ). Esta calibração é realizada na fábrica. Existem ainda dois sinais digitais capazes de chavear até 130 mA, podendo serem usados para controlar reles externos, etc. Existem também 4 flags isolados compativeis com TTL/CMOS. Estes são ideais para as medidas de sobre tensões ( OV ), sobre temperatura ( OT ) e/ou outros parâmetros do sistema, se disponíveis para o RSTL. Estes flags podem ser usados para disparar o SRQ (se habilitado ) e estão sempre disponíveis nos registradores ( serial pool ) para monitoração. |
|
Especificações
| Entrada
CA 95-130 Vca padrão, ou 190-260 Vca, 47-63 Hz Resolução
do Programador Resolução do
Readback Formato Calibração |
Calibração
do Readback Software ( sem trimpots ) Shutdown
Remoto Flags das Entradas
Digitais 5 Volt - Saídas
Analógicas Mecânica |
