Lambda EMI - Série ESS
10 e 15 kW, até 1400 A

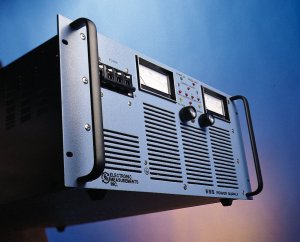

ESS power supply Descrição

A série ESS é composta de fontes chaveadas programáveis de alta potência do tipo tensão constante, corrente constante. Desde sua introdução em 1995, a série ESS evoluiu até se tornar uma das fontes mais confiáveis, compactas e de alto desempenho do mercado. Sua limitação de corrente tipo pulso a pulso prove uma excelente resposta em aplicações que demandem picos de corrente, tais como : amplificadores de RF, motores de CC e bobinas magnéticas. É a melhor escolha para aplicações em laboratórios e OEM.
Estas fontes de alta densidade de potência fornecem 10 kW ou 15 kW em uma rack de  5U (8.75") de altura.Tensões de saída até 600 VCC estão disponíveis.

O painel frontal inclui potenciomentros de precisão de 10 voltas para ajuste da tensão e da corrente de saída bem como medidores digitais de 3 1/2 digítos LCD.Indicadores a led's mostram  as condições de sobre tensão, falhas dos inversores, falta de fase e falha do circuito de controle.
Adicionalmente ao painel frontal, o painel posterior fornece programação analógica e monitoração da tensão e corrente, bem como  uma interface opcional RS 232/IEEE 488. Para sistemas de alta potência a série ESS pode ser conectada em série ou paralelo.


Lambda EMI pode fornecer uma série de alterações no grupo ESS. Alguns destes itens incluem : cores especiais, intertravamentos de segurança e controle,  tensões e correntes de saída especiais e monitoração de precisão da corrente de saída.

Características Principais

  • Protetor de sobre tensão ajustável pelo painel frontal
  • Proteção térmica inclui led de sinalização
  • Limitação de corrente pulso a pulso para maior rapidez de resposta
  • Operação série e paralelo
  • Proteção contra transientes de rede
  • Detetor de falta de fase ( inclui detetor de falta de neutro nas tensões acima de 208 VCA )
  • Soft Start
  • Fator de potencia de  0,9  -  eficiência de 85%.
  • Interface interna RS232/IEEE  488 é opcionall
  • Potenciometros de ajuste de tensão e corrente de 10 voltas
  • Programação de tensão/corrente e monitoração com tensões de 0-5 V (0-10 V opcional )
  • Aprovação UL e CE, consulte a fábrica para detalhes
  • Corrente constante ou tensão constante com  " automatic crossover " e led para indicar o modo de operação
  • "Super Senso" monitora a tensão e corrente na carga. Isto permite ao medidor monitorar a tensão na carga ( o OVP - permanece monitorando a tensão de saída na fonte protegendo assim a carga )
  • 5 anos de garantia



Aplicações

- Burn-in
- Teste e medição
- Medicina
- Bobinas magnéticas
- Motores de CC

- Amplificadores de RF
- Eletro deposição
- Fabricação de semicondutores
- Física de partículas


Especificações

Entrada CA
220 VCA (190-250 V) (standard)
380 VCA - 5 fios (342-418 V) (opcional)
415 VCA - 5 fios (396-484 V) (opcional)
480 VCA - 5 fios (432-528 V) (opcional)
Todos os modelos para 50/60 Hz
Softstart
Fator de Potência de  0.93

Características de Saída
Regulação: 0.1%
Estabilidade: 0.05%
Eficiência: 85-91%
Resposta de transiente: 650 microsegundos para 30%
de variação na carga (modelos até 20 VCC)
Temperatura de operação : 0-50 C, reduzir acima de  50 deg C

 Proteções
Sobre tensão ajustável
Sobre temperatura
Perda de fase ou fase com baixa tensão

Programação
Controles no painel frontal e programação remota por resistência, tensão ou corrente.Programação remota em tensão e corrente , 5 V ( standard ) e  0-10 V (opcional)  RS232 interno e IEEE-488 ( opcional )

Mecânica
19" W x 8 3/4" H x 22" D
Pêso :Todos os modelos : 105 lbs. (50 kg)


Modelos

Modelos - 10 kW


Modelos - 15 kW
Modelo

Tensão
saída
(Volts)

Corrente
saída
(Amps)


Ripple
(mV)    p-p
Modelo

Tensão
saída
(Volts)

Corrente
saída
(Amps)


Ripple
(mV) p-p
  ESS 7.5-1000 0-7.5 0-1000 60   ESS 20-750 0-20 0-750 60
  ESS 10-1000 0-10 0-1000 60   ESS 30-500 0-30 0-500 60
  ESS 12.5-800 0-12.5 0-800 60   ESS 40-375 0-40 0-375 75
  ESS 20-500 0-20 0-500 60   ESS 50-300 0-50 0-300 75
  ESS 25-400 0-25 0-400 60   ESS 60-250 0-60 0-250 75
  ESS 30-330 0-30 0-330 60   ESS 80-185 0-80 0-185 100
  ESS 33-300 0-33 0-300 60   ESS 100-150 0-100 0-150 100
  ESS 40-250 0-40 0-250 60   ESS 125-125 0-125 0-125 120
  ESS 50-200 0-50 0-200 75   ESS 150-100 0-150 0-100 120
  ESS 60-165 0-60 0-165 75   ESS 160-93 0-160 0-93 120
  ESS 80-125 0-80 0-125 100   ESS 200-75 0-200 0-75 130
  ESS 100-100 0-100 0-100 100   ESS 250-60 0-250 0-60 140
  ESS 125-80 0-125 0-80 100   ESS 300-50 0-300 0-50 150
  ESS 160-62 0-160 0-62 120   ESS 330-45 0-330 0-45 150
  ESS 200-50 0-200 0-50 135   ESS 350-40 0-350 0-40 150
  ESS 220-46 0-220 0-46 135   ESS 400-37 0-400 0-37 200
  ESS 300-33 0-300 0-33 150   ESS 500-30 0-500 0-30 300
  ESS 400-25 0-400 0-25 200
  ESS 500-20 0-500 0-20 300
