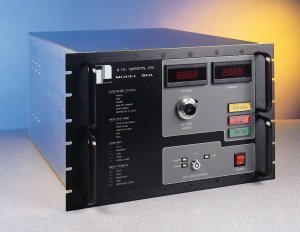

ALE - Série 203/303
1-50 kV, 20 a 30 kJ/seg,
Alta Potência, Resfriamento a Água



Descrição

As fontes das séries 203 e 303, para carga de capacitores, representam as maiores unidades disponíveis em uma única caixa.O projeto avançado de resfriamento por água permite conseguir uma fonte para 30 kJ/seg. ser montada em uma caixa de apenas 12,25 " ( 311,15 mm ). As fontes 203 e 303 dividem vários elementos e características comuns, ambos os modelos empregam um avançado sistema de resfriamento por meio de  Fluorinert (FC72). O FC72 é um hidrocarbono fluído inerte ( não é CFC ) que está em forma líquida em temperatura  ambiente mas ferve em temperaturas relativamente baixas ( 59oC ).
Toda a seção de alta potência e alta tensão é imersa em um tanque de FC72, o qual serve de isolante e também de resfriador destes componentes. A medida que estes componentes de potência aquecem, o FC72 evapora, e é justamente a transição de líquido para vapor que retira o calor dos componentes. O vapor de FC72  é então resfriado por um trocador de calor situado em uma área acima do fluído. Esta técnica de resfriamento permite se obter altas potências em pequenos volumes , bem como se trabalhar continuamente com elevada confiabilidade.

Características Principais

  • Disponivel com instrumentos e para sistemas.
  • 50kW de potência de saída em aplicações de CC.
  • Tensão de saída totalmente ajustável.
  • Várias tensões/freguências de tensão de alimentação.
  • Controle local/remoto (standard)
  • 20.000 J/seg (203) e 30.000  J/seg (303) de taxa média de carga.
  • Projeto compacto - apenas 12.25" altura (7U).
  • Excelente regulação pulso a pulso.
  • Saída regulada de corrente.
  • Atende normas  UL, CSA, VDE  padrão de segurança.
  • Energia armazenada extremamente baixa.
  • Protegida contra circuito aberto, curto circuito, arco,sobre temperatura, sobre tensão.
  • Conexão em paralelo para até 1MJ/seg de taxas de carga.

Aplicações

Lasers de alta potência
Sputtering
PFN's de Alta Potência
Geradores Marx
Lampadas de Flash             		Aquecimento de magnetrons pulsados
Moduladores Klystron
Implantadores Iônicos
Transmissores de RF


Especificações

Entrada CA
208 VAC (203 apenas) ou 400 VAC ou 480 VAC, trifásico, 50/60 Hz.(a ser especificado no pedido).

Taxa Média de Carga
20.000 J/s (203), 30.000 J/s (303), na tensão de saída especificada.

Taxa de Carga ( Pico )

25.000 J/s (203), 37.500 J/s (303), na tensão de saída especificada.

Potência CC
30.000 W (203), 50.000 W (303), na tensão de saída especificada.

Faixas de Tensão
1 kV, 1,5 kV, 2 kV, 3 kV, 4 kV, 5 kV, 6 kV, 10 kV, 15 kV, 20kV, 30 kV, 40 kV, 50 kV.
Todos os modelos continuamente ajustáveis de 0 ao máximo especificado.
Linear dentro de 1% da tensão de saída.Precisão de 1%.

Polaridade
Fixa positiva, fixa negativa, a ser especificada no pedido.

Módulo de Alta Tensão
FC72 selado, isolado  e resfriado.

Conector e cabo de saída

Tensão de saída Conector Cabo
1-25kV Proprietário DS 2124
25-50kV Proprietário DS 2147

Conector de entrada
Aprovado pela  VDE, UL, CSA.

Fator de Potência
Passivo - PFC 0.85 minimo

Eficiência
Melhor que 85%

 Energia Armazenada
Menor que  0,3 Joules - todos os modelos.

Estabilidade
0,2% por hora após pré aquecimento de 1 hora.

Repetibilidade dos Pulsos
+/- 0,5% para 100 Hz. Consulte a fábrica para frequências superiores.

Coeficiente de Temperatura
100 PPM por oC

Temperature Ambiente
Armazenamento: -40 to +85 oC
Operação: -20 to +45 oC

Humidade
10-90% sem condensação

Proteções
A fonte é protegida contra curto circuito, sobre carga, circuito aberto, arco.

Mecânica
19" rack (483mm) x 22"(560mm) x 12.25"(311mm)

Acessórios
- Cabo de alta tensão destácavel com 3 m.
- Manual de operação

Opcionais

Sufixo-RFI Filtro externo opcional para reduzir as emissões de RFI - atende norma  VDE0871/6.78 Classe B.
Sufixo-LH "Low Inhibit" - Sinal de  + 10 a 15 volt (high) irá habilitar a operação da fonte. Sinal de  0 a +1,5 (low) irá inibir a operação da fonte.
Sufixo-EN Low Enable" - Opera de maneira inversa ao descrito acima.
Sufixo-5V 0 a +5 volts (para 0 a tensão máxima de saída ).
Sufixo-LP Proteção de sobre carga com intertravamento.
Sufixo-RS Senso remoto
Sufixo-CT Contactor interno, apenas para modelos OEM .


Exemplo de codificação de modelo

303L - 50kV - POS - 480VAC - RS
Modelo   Tensão   Polaridade   Tensão
Entrada		   Opcionais
